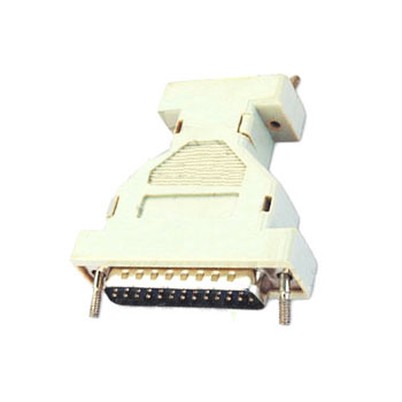

Hvad er stikket

Stik, som nøglekomponenter til nuværende eller signalforbindelser, er også en vigtig del af det industrielle system. Så store som fly og raketter, så små som mobiltelefoner og tv'er, vises stik i forskellige former, bygger broer mellem kredsløb eller andre komponenter og påtager sig rollen som elektrisk strøm eller signalforbindelser.

Forbindelsen er CONNECTOR. Også kendt som stik, stik og stikkontakter i Kina. Refererer generelt til elektriske stik. Det vil sige en enhed, der forbinder to aktive enheder til at sende strøm eller signal.

Stikket er en komponent, som vores elektroniske ingeniør- og tekniske personale ofte kontakter. Dens funktion er meget enkel: at bygge en kommunikationsbro mellem blokerede eller isolerede kredsløb i kredsløbet, så strømmen kan strømme, og kredsløbet kan realisere den forudbestemte funktion. Stik er en uundværlig del af elektronisk udstyr. Observere langs stien af aktuelle flow, vil du altid finde en eller flere forbindelser.

Forbindelsesformularer og -strukturer ændrer sig hele tiden. Der findes forskellige typer forbindelser med forskellige applikationsobjekter, frekvenser, strøm- og programmiljøer. For eksempel er stikkene til belysning på banen og stikkene til harddiske og stikkene til antændelse af raketter helt forskellige. Men uanset hvilken slags stik er det nødvendigt at sikre, at strømmen flyder glat, kontinuerligt og pålideligt. Generelt er det ikke begrænset til det aktuelle, hvad stikket er tilsluttet. I dagens hurtige udvikling af optoelektronisk teknologi er bæreren af signaltransmissionen lys i det optiske fibersystem. Glas og plast erstatter ledningerne i det almindelige kredsløb, men de optiske signalforbindelser bruges også i stierne, og deres funktioner er de samme som kredsløbsstik.

Fødslen af stikket er udtænkt fra fremstillingsteknologien af kampfly. Flyet i kampen skal tankes og repareres på jorden, og den tid, der bruges på jorden, er en vigtig faktor i sejren eller nederlaget i en kamp. Derfor var de amerikanske militære myndigheder under Anden Verdenskrig fast besluttet på at reducere vedligeholdelsestiden på jorden og øge kamptiden på grund af kampfly.

De først forenet forskellige kontrolinstrumenter og dele, og derefter tilsluttet dem i et helt system ved stik. Ved reparation skal du adskille den fejlbehæftede enhed og udskifte den med en ny, og flyet vil straks kunne flyve op i luften. Efter krigen, AT-T Bell Labs held udviklet Bell telefonsystem, og derefter fremkomsten af computeren, kommunikation og andre industrier gav flere muligheder for udvikling af stik stammer fra stand-alone teknologi, og markedet ekspanderede hurtigt.

Connectorklassifikation

Efterhånden som forbindelsens struktur bliver mere og mere diversificeret, vises nye strukturer og applikationsfelter konstant, og det er blevet vanskeligt at tilpasse sig at forsøge at løse klassificerings- og navngivningsproblemerne med en fast model.

1. I henhold til arten af brug

Eksternt stik (til eksternt kabinet), internt stik (til internt kabinet).

2. I henhold til stikniveauet

●Niveau 1. Komponent til pakkesammenkobling (DEVICE TO PACKING):

Refererer til tilslutningen af IC CHIP og pin.

●Niveau 2. Sammenkoblingen mellem pakken og substratet (COMPONENT LEAD TO CIRCCUITRY):

Refererer til forbindelsen mellem COMPONENT og PC board.

●Niveau 3. Bestyrelse til bestyrelsesforbindelse (bestyrelse til bord):

Henviser til sammenkoblingen mellem pc-brættet og pc-brættet.

●Niveau 4. Undersystem til undersystemforbindelse (SUBASSEMBLY TIL AT OPDELE)

●Niveau 5. Forbindelsen mellem undersystemer til I/O (SUBASSEMBLY TO I/O PORT).

●Niveau 6. System til systemforbindelse (SYSTEM TO SYSTEM).

3. I henhold til forarbejdningsmetoden

Crimp Type og I.D.CType kaldes også piercingtype, loddetype og nul indsættelsestype (Z.I.F Type).

4. I henhold til anvendelsesmetoden

Wire-to-board stik, board-to-board stikledninger, wire-to-wire stik, stikkontakter, input og output stik.

5. I henhold til formularen

PCB bord stik, fladt kabelstik, koaksialkabel stik, indlejret stik, knivspids stik, runde stik, vinkel stik, stik til trykte ledninger bord.

6. I henhold til strukturen

Generelle stik, fugtbestandige og vandtætte stik, miljøbestandige stik, lufttætte stik, brandsikre stik og vandafvisende stik.

7. I henhold til arbejdsfrekvensen

Lav frekvens og høj frekvens (med 3 MHz som grænsen).

8. Fra sin alsidighed og relaterede tekniske standarder kan stik opdeles i følgende kategorier (kategorier):

(1)Cirkulær lavfrekvent stik

2)Rektangulær stik

(3)Udskrevet kredsløbsstik;

(4)RF-stik;

(5)Optisk fiberstik.

Connectorens grundlæggende ydeevne

Connector viden Den grundlæggende ydeevne af stik kan opdeles i tre kategorier: nemlig

Mekanisk ydeevne, elektrisk ydeevne og miljøpræstation.

1. Mekanisk adfærd

For tilslutningsfunktionen er indsættelseskraften en vigtig mekanisk egenskab. Indsættelse og udvinding kraft er opdelt i indsættelse kraft og udvinding kraft (udvinding kraft kaldes også adskillelse kraft), kravene i de to er forskellige. I de relevante standarder er der bestemmelser om Z stor indsættelse kraft og Z lille adskillelse kraft, som viser, at fra brugsperspektivet, bør indsættelse kraft være lille (der er lav indsættelse kraft LIF og ikke-indsættelse kraft ZIF struktur), og hvis adskillelse kraft er for stor Lille, vil det påvirke pålideligheden af kontakten. Iførings- og ekstraktionskraften og den mekaniske levetid af stikket er relateret til kontaktstrukturen (positivt tryk), belægningskvaliteten (glidende friktionskoefficient) for kontaktdelen og kontaktarrangementets dimensionelle nøjagtighed (justering).

2. Elektrisk ydeevne

De vigtigste elektriske egenskaber af stikket omfatter kontaktmodstand, isoleringsmodstand og dielektrisk styrke.

(1) Elektriske stik med kontaktmodstand af høj kvalitet skal have lav og stabil kontaktmodstand. Kontaktmodstanden af stikket spænder fra et par milliohmer til snesevis af milliohmer.

(2) Isoleringsmodstand er et mål for isoleringsydelsen mellem elektriske stikkontakter og mellem kontakterne og skallen, og dens størrelse spænder fra hundredvis af megohms til tusindvis af megohms.

(3) Dielektrisk styrke, eller modstå spænding, dielektrisk modstå spænding, er evnen til at modstå den nominelle test spænding mellem stikket kontakter eller mellem kontakterne og skallen.

(4)Andre elektriske egenskaber.

Elektromagnetisk interferens lækage dæmpning er at evaluere den elektromagnetiske interferens afskærmning virkning af stikket, og det er generelt testet i frekvensområdet 100MHz ~ 10GHz.

For radiofrekvenskoaksialstik er der elektriske indikatorer som karakteristisk impedans, indsættelsestab, refleksionskoefficient og spændingsforhold (VSWR). På grund af udviklingen af digital teknologi er der for at forbinde og transmittere digitale pulssignaler med høj hastighed dukket en ny type stik op, nemlig højhastighedssignalstik. Med hensyn til elektrisk ydeevne er der ud over karakteristisk impedans også dukket nogle nye elektriske indikatorer op. , Såsom krydstale (krydstale), transmission forsinkelse (forsinkelse), tidsforskydning (skæv) osv.

3. Miljøpræstationer

Fælles miljøegenskaber omfatter temperaturbestandighed, fugtighedsbestandighed, saltspraybestandighed, vibrationer og stødbestandighed osv.

(1) Temperaturbestandig På nuværende tidspunkt er stikkets Z-høje arbejdstemperatur 200 °C (bortset fra nogle få specielle højtemperaturstik), og Z-lav temperaturen er -65 °C. Når stikket fungerer, genererer strømmen varme ved kontaktpunktet, hvilket fører til en temperaturstigning. Derfor er det almindeligt antaget, at arbejdstemperaturen skal være lig med summen af omgivelsestemperaturen og temperaturstigningen i kontaktpunktet. I nogle specifikationer er den tilladte Z-højtemperaturstigning af stikket under den nominelle driftsstrøm klart specificeret.

(2)Indtrængen af fugtbestandighed vil påvirke isoleringsydelsen af forbindelsen h og ruste metaldelene. Konstante varme- og fugtighedstestbetingelser er relativ luftfugtighed 90% ~ 95% (ifølge produktspecifikationer er Z mindst 98%), temperatur +40±20 ° C, testtid i henhold til produktspecifikationerne, Z er mindst 96 timer. Den vekslende fugtige varmetest er strengere.

(3)Når det saltspraybestandige stik fungerer i et miljø, der indeholder fugt og salt, kan overfladebehandlingslaget på dets metalstrukturdele og kontaktdele producere galvanisk korrosion, hvilket påvirker stikkets fysiske og elektriske egenskaber. For at evaluere elektriske stiks evne til at modstå dette miljø er der specificeret en saltspraytest. Det hænger stikket i en temperaturstyret testboks, sprøjter en natriumchloridopløsning ud med en bestemt koncentration med trykluft for at danne en saltsprayatmosfære, og dens eksponeringstid er specificeret i produktspecifikationen, som er mindst 48 timer.

(4)Vibrationer og stød Vibrationer og stødmodstand er vigtige egenskaber ved elektriske stik. De er især vigtige i særlige anvendelsesmiljøer som luftfart og luftfart, jernbane- og vejtransport. Det er at teste robustheden af det elektriske stiks mekaniske struktur og pålidelig elektrisk kontakt. En vigtig indikator for sex. Der er klare regler i de relevante testmetoder. I stødtesten bør bølgeformen af spidsacceleration, varighed og stødpuls samt afbrydelsestiden for elektrisk kontinuitet specificeres.

(5)Andre miljøegenskaber I henhold til brugskravene omfatter andre miljøegenskaber af elektriske stik lufttæthed (luftlækage, væsketryk), væskedypning (modstand mod bestemte væsker), lavt lufttryk osv.

Den grundlæggende struktur af forbindelsen

De grundlæggende strukturelle dele af stikket omfatter (1) kontakt; 2) isolator 3) skal (afhængigt af typen) (4) tilbehør.

1. Kontakter

Det er den centrale del af stikket til at fuldføre den elektriske forbindelse funktion. Generelt består et kontaktpar af et mandligt kontaktstykke og et kvindeligt kontaktstykke, og den elektriske forbindelse afsluttes ved indsættelse af de kvindelige og mandlige kontaktstykker.

Den mandlige kontakt er en stiv del, og dens form er cylindrisk (rund pin), firkantet cylinder (firkantet pin) eller flad (indsæt stykke). Den mandlige kontakt er generelt lavet af messing eller fosfor bronze.

Det kvindelige kontaktstykke, nemlig soklen, er den vigtigste del af kontaktparret. Det er afhængig af den elastiske struktur, der skal elastik deformeres, når den indsættes i stiften for at generere elastisk kraft og danne tæt kontakt med det mandlige kontaktstykke for at fuldføre forbindelsen. Der er mange typer af jack strukturer, herunder cylindriske (opdeling, halsning), tuning gaffel, cantilever type (langsgående slot), folde type (langsgående slot, 9-formet), box-formet (firkantet jack) Og hyperboloid wire foråret jack og så videre.

2. Isolator

Isolatoren kaldes også ofte en base eller en indsats. Dens funktion er at arrangere kontakterne på den krævede position og afstand, og at sikre isolering ydeevne mellem kontakterne og mellem kontakterne og huset. God isoleringsmodstand, modstå spændingsydelse og nem behandling er de grundlæggende krav til valg af isolerende materialer, der skal forarbejdes til isolatorer.

3. Shell

Også kaldet skallen, det er det ydre dæksel af stikket. Det giver mekanisk beskyttelse til den indbyggede isolerende monteringsplade og stifter og giver justeringen af stikket og stikkontakten ved parring og retter derefter stikket til enheden.

4. Tilbehør

Tilbehøret er opdelt i strukturelt tilbehør og installationstilbehør. Strukturelt tilbehør såsom klemmeringe, positioneringsnøgler, positioneringsnåle, styrestifter, forbindelsesringe, kabelklemmer, tætningsringe, pakninger osv. Installer tilbehør såsom skruer, møtrikker, skruer, fjederringe osv. De fleste af tilbehøret har standarddele og almindelige dele.

Forbindelsesegenskaber

1. Enten er den mandlige kontakt eller den kvindelige kontakt fleksibel. Den gensidige forbindelse af kontakterne kan bruges til at sikre kredsløbsforbindelsen.

2. Den terminal del af kontakten har en ledningsføring struktur, der er let at gennemføre ledninger eller trykte ledninger bestyrelser. Det er til implementering af svejsning, indkapsling, bedrift, gennemhulssvejsning og andre strukturer.

3. Kontakten er fastgjort til isolatorens korrekte position, og isolatoren kan bruges til at opretholde spændingsisoleringsmodstanden mellem kontakterne.

4. Den har en koblingsstruktur, som er praktisk til at indsætte eller løsne kontakten, og den ændrer ikke sin position, selv efter vibrationer eller kollision.

Den fremtidige udvikling tendens af elektronisk stik teknologi

Stik, som nøglekomponenter til nuværende eller signalforbindelser, er også en vigtig del af det industrielle system. Med den hurtige udvikling af personlige mobile terminaler, husholdnings smart elektriske apparater, informationskommunikation industri, transport ny energiindustri, rumfart videnskab og teknologi, kunstig intelligens, medicinsk elektronisk udstyr og andre områder, funktion, udseende, ydeevne, og brug miljø stik er blevet forbedret. Høje krav.

1. Udviklingen af mikrominiaturisering og integration

For at opfylde kravene til bærbare, digitale og multifunktionelle elektroniske enheder samt produktions- og montageautomatisering skal elektroniske stik gennemgå produktstrukturjusteringer. Produkterne er hovedsageligt udviklet i retning af lille størrelse, lav højde, smal tonehøjde, multifunktion, lang levetid, overflademontering osv.

Miniaturisering betyder, at midterafstanden mellem elektroniske stik (stik) er mindre, og høj densitet er at opnå et stort antal kerner. Miniaturiseringen af forbrugerelektronikprodukter kræver komponenter til integration af miniaturisering, tyndhed og høj ydeevne, hvilket også fremmer udviklingen af stikprodukter i retning af miniaturisering og lille tonehøjde. Miniaturiseringen af komponenter har højere tekniske krav. Alt dette kræver et stærkt industrielt støbefundament for effektivt at støtte det.

2. Intelligent udvikling tendens

I dag er en verden med hurtig udvikling af information, uanset hvilken form for information eller teknologi, folks krav bliver højere og højere. Fra den hurtige udvikling af informationskommunikationsdata er trådløs sammenkobling kommet til os alle. Fra anvendelse af smartphones, smarte wearables, droner, ubemandet kørsel, VR virkelighed, smarte robotter og andre teknologier, tilføjelsen af IC chips og Den intelligente udvikling af det elektroniske stik af kontrolkredsløbet er en uundgåelig tendens, fordi det vil gøre det muligt for det elektroniske stik til mere intelligent at forstå brugen af elektronisk udstyr, og forbedre udførelsen af selve stikket for at opnå intelligent trådløs brobygning.

3. Udvikling tendens til høj ydeevne

Højhastighedstransmission betyder, at moderne computere, informationsteknologi og netværksteknologi kræver, at signaltransmissionens tidsskala når megahertzfrekvensbåndet, og pulstiden når under millisekunder. Derfor kræves elektroniske højhastighedstransmissionsstik (stik).

Den høje frekvens er at tilpasse sig udviklingen af millimeterbølgeteknologi, og radiofrekvenskoaksiale elektroniske stik (stik) er alle kommet ind i millimeterbølgearbejdsfrekvensbåndet.
